I. مقدمه
با توسعه سریع صنعت انرژی جدید ، باتری های لیتیوم به دلیل چگالی انرژی بالا ، عمر چرخه طولانی و عدم تأثیر حافظه ، کاربردهای گسترده ای را در وسایل نقلیه برقی ، هواپیماهای بدون سرنشین ، منابع انرژی متحرک ، سیستم های ذخیره انرژی و سایر زمینه ها پیدا کرده اند. با این حال ، باتری های لیتیوم نسبت به شرایط عملیاتی غیر طبیعی مانند شارژ بیش از حد ، شارژ بیش از حد ، بیش از حد ، مدارهای کوتاه و درجه حرارت بالا بسیار حساس هستند که می تواند منجر به تخریب عملکرد ، خطرات ایمنی و حتی انفجار یا آتش سوزی شود. بنابراین ، صفحه حفاظت از باتری لیتیوم ، به عنوان یک مؤلفه اصلی سیستم مدیریت باتری لیتیوم ، از اهمیت ویژه ای برخوردار است.
ii. نمای کلی از باتری لیتیومهیئت مدیره

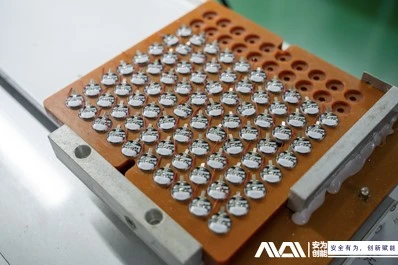

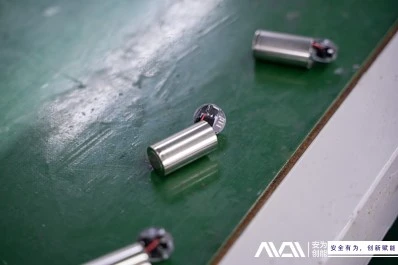

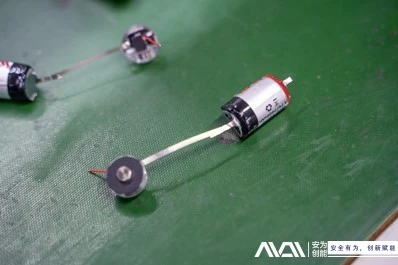

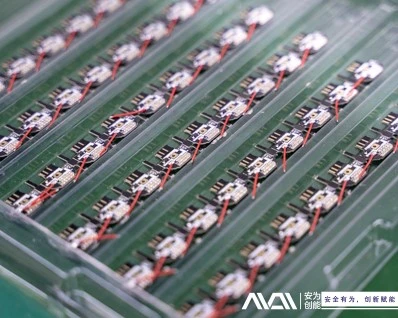

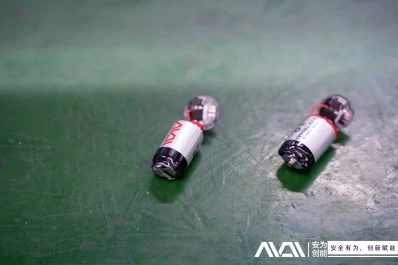

صفحه حفاظت از باتری لیتیوم یکی از مؤلفه های اصلی سیستم مدیریت هوشمند برای باتری های لیتیوم یون است که در درجه اول از IC های کنترل ، ترانزیستورهای سوئیچینگ (MOSFETS) ، میکرو سرمایه گذاران و مقاومات میکرو تشکیل شده است. به طور مداوم پارامترهایی مانند ولتاژ باتری ، جریان و دما را کنترل می کند ، و آنها را با آستانه های محافظت از پیش تعیین شده برای کنترل بار و فرآیندهای تخلیه باتری مقایسه می کند و از این طریق از آسیب به باتری به دلیل شرایط عملیاتی غیر طبیعی جلوگیری می کند. عملکرد هیئت مدیره محافظت از باتری لیتیوم شامل محافظت بیش از حد ، محافظت بیش از حد تخلیه ، محافظت بیش از حد دما ، محافظت بیش از حد و محافظت از مدار کوتاه است و این امر را برای اطمینان از استفاده ایمن و طول عمر طولانی باتری های لیتیوم بسیار مهم می کند.
iii عملکردهای اصلی صفحه محافظت از باتری لیتیوم
(1) محافظت از هزینه بیش از حد
هنگامی که یک باتری لیتیوم به ولتاژ از پیش تعیین شده شارژ می شود ، هیئت مدیره حفاظت به طور خودکار مدار شارژ را قطع می کند تا از شارژ بیش از حد جلوگیری شود. شارژ بیش از حد می تواند باعث افزایش فشار داخلی در باتری ، تجزیه الکترولیت و آسیب ساختاری به ماده الکترود مثبت شود و منجر به تخریب عملکرد ، فراری حرارتی یا حتی انفجار شود. هیئت مدیره حفاظت به طور مداوم ولتاژ باتری را کنترل می کند و پس از تشخیص ولتاژ بیش از آستانه از پیش تعیین شده ، ترانزیستور سوئیچینگ را برای قطع و متوقف کردن شارژ کنترل می کند و از این طریق از خطرات اضافی جلوگیری می کند.
(2) محافظت بیش از حد تخلیه
هنگامی که یک باتری لیتیوم به ولتاژ از پیش تعیین شده تخلیه می شود ، هیئت مدیره حفاظت به طور خودکار مدار تخلیه را قطع می کند تا از ایجاد بیش از حد استفاده شود. شارژ بیش از حد می تواند باعث انحلال جمع کننده جریان مس بر روی الکترود منفی و جدا شدن مواد فعال بر روی الکترود مثبت شود و در نتیجه باعث کاهش ظرفیت باتری ، افزایش مقاومت داخلی و حتی آسیب غیر قابل برگشت شود. هیئت مدیره حفاظت ولتاژ باتری را کنترل می کند و پس از تشخیص ولتاژ زیر آستانه از پیش تعیین شده ، ترانزیستور سوئیچینگ را کنترل می کند تا قطع و متوقف شود ، و از باتری محافظت می کند.
(3) محافظت بیش از حد دما
باتری های لیتیوم مستعد آسیب در محیط های درجه حرارت بالا یا پایین هستند. درجه حرارت بالا می تواند پیری باتری را تسریع کرده و باعث فرار حرارتی شود ، در حالی که دمای پایین می تواند فعالیت باتری را کاهش داده و بر بازده بار\/تخلیه تأثیر بگذارد. هیئت مدیره حفاظت از سنسورهای دما برای نظارت مداوم دمای باتری استفاده می کند و اقدامات مناسب مانند قطع اتصال باتری یا کاهش خروجی جریان را انجام می دهد تا اطمینان حاصل شود که باتری در محدوده دمای ایمن کار می کند.
(4) محافظت بیش از حد
هنگامی که جریان شارژ یا تخلیه باتری خیلی زیاد می شود ، هیئت مدیره حفاظت به طور خودکار مدار تخلیه یا تخلیه را قطع می کند تا از آسیب به باتری به دلیل جریان بیش از حد جلوگیری شود. جریان بیش از حد می تواند باعث گرم شدن داخلی در باتری ، تجزیه الکترولیت و تخریب مواد الکترود شود که به طور بالقوه منجر به مدارهای کوتاه می شود. هیئت مدیره حفاظت جریان باتری را تشخیص می دهد و پس از تشخیص جریان بیش از آستانه از پیش تعیین شده ، ترانزیستور سوئیچینگ را برای قطع و محدود کردن خروجی جریان کنترل می کند و از باتری در برابر آسیب محافظت می کند.
(5) محافظت از اتصال کوتاه
هنگامی که یک باتری لیتیوم یک مدار کوتاه را تجربه می کند ، هیئت مدیره حفاظت به سرعت خروجی باتری را قطع می کند تا از جریان بیش از حد جلوگیری از فراری حرارتی ، آتش سوزی یا انفجار در باتری جلوگیری کند. محافظت از اتصال کوتاه یک عملکرد مهم در صفحه محافظت از باتری لیتیوم است و برای اطمینان از ایمنی باتری ضروری است
(6) شارژ و تخلیه متعادل
بسته های باتری لیتیوم از چندین باتری جداگانه تشکیل شده است که هر یک از آنها ویژگی های مختلفی دارند. هیئت مدیره حفاظت می تواند بار و تخلیه هر باتری جداگانه را کنترل کند تا اطمینان حاصل شود که پارامترهایی مانند ولتاژ و ظرفیت در بین باتری ها متعادل می شوند و طول عمر و عملکرد کل باتری را بهبود می بخشند. توابع شارژ و تخلیه متعادل با تخلیه فعال یا منفعل باتری های ولتاژ بالاتر و شارژ باتری های ولتاژ پایین ، به تعادل بسته باتری می رسند.
IV اصل کار هیئت مدیره محافظت از باتری لیتیوم
اصل کار صفحه محافظت از باتری لیتیوم را می توان به طور خلاصه به شرح زیر توصیف کرد: با اتصال بین پایانه های مثبت و منفی یک باتری لیتیوم ، به طور مداوم پارامترهایی مانند ولتاژ باتری ، جریان و دما را کنترل می کند. نتایج تشخیص را با آستانه های محافظت از پیش تعیین شده مقایسه می کند. و حالت های سوئیچینگ مربوطه را برای دستیابی به عملکردهای محافظت از باتری کنترل می کند. به طور خاص ، مدار کنترل داخلی هیئت مدیره حفاظت ، وضعیت روشن\/خاموش MOSFET ها را بر اساس تغییر در پارامترهای ولتاژ ، جریان و دما کنترل می کند ، در نتیجه قطع یا اتصال مدارهای باتری و تخلیه را قطع می کند.
V. سناریوهای کاربردی صفحه محافظت از باتری لیتیوم
با توسعه سریع وسایل نقلیه الکتریکی انرژی جدید ، هواپیماهای بدون سرنشین ، منابع انرژی تلفن همراه و سایر زمینه ها ، سناریوهای کاربردی تابلوهای محافظت از باتری لیتیوم به طور فزاینده ای گسترده می شوند. در این زمینه ها ، تابلوهای محافظت از باتری لیتیوم نقش مهمی در اطمینان از عملکرد ایمن تجهیزات و ایمنی زندگی و دارایی کاربران دارند. به عنوان مثال ، در وسایل نقلیه برقی ، تابلوهای محافظت از باتری لیتیوم می توانند از شرایط غیر طبیعی عملیاتی مانند شارژ بیش از حد ، شارژ بیش از حد ، بیش از حد و مدارهای کوتاه جلوگیری کنند و از رانندگی ایمن وسایل نقلیه برقی اطمینان حاصل کنند. در هواپیماهای بدون سرنشین ، آنها می توانند باتری ها را در برابر عوامل محیطی مانند دمای بالا و پایین محافظت کنند و زمان پرواز هواپیماهای بدون سرنشین را گسترش دهند. و در منابع انرژی تلفن همراه ، آنها می توانند از آسیب دیدن باتری ها به دلیل شارژ بیش از حد یا بیش از حد تخفیف ، بهبود طول عمر و ایمنی منابع قدرت تلفن همراه جلوگیری کنند.
vi پارامترهای فنی مهم صفحه محافظت از باتری لیتیوم
پارامترهای فنی مهم تابلوهای محافظت از باتری لیتیوم شامل محافظت بیش از حد ، محافظت بیش از حد تخلیه ، محافظت بیش از حد ، محافظت از اتصال کوتاه ، محافظت بیش از حد دما ، مقاومت داخلی و مصرف برق است. انتخاب این پارامترها بر اثربخشی کار و ایمنی تابلوهای محافظت از باتری لیتیوم تأثیر می گذارد ، بنابراین باید بر اساس الزامات خاص در کاربردهای عملی انتخاب و پیکربندی شوند. به عنوان مثال ، آستانه های مربوط به شارژ بیش از حد و بیش از حد تخلیه باید براساس عواملی مانند نوع باتری ، ظرفیت و محیط استفاده تنظیم شود. آستانه های محافظت بیش از حد و اتصال کوتاه باید بر اساس حداکثر جریان شارژ\/تخلیه و مشخصات بار باتری تعیین شود. و آستانه حفاظت از دمای بیش از حد باید بر اساس محدوده دمای کار باتری تنظیم شود.
vii روند توسعه آینده صفحه حفاظت از باتری لیتیوم
با توسعه سریع بازار انرژی جدید و نوآوری مداوم در فن آوری های مرتبط ، تابلوهای حفاظت از باتری لیتیوم به سمت ادغام بالا ، چند منظوره ، هوش ، عملکرد ایمنی پیشرفته و پذیرش مواد سازگار با محیط زیست در حال پیشرفت هستند.
(1) ادغام بالا
تابلوهای محافظت از باتری لیتیوم در آینده برای دستیابی به اندازه و وزن کمتری به سمت ادغام بالا حرکت می کنند و نیازهای دستگاههای مختلف قابل حمل را برآورده می کنند. تابلوهای حفاظت بسیار یکپارچه می توانند تعداد مؤلفه ها ، مصرف انرژی پایین تر ، بهبود قابلیت اطمینان و تسهیل نصب و نگهداری را کاهش دهند.
(2) چند منظوره
علاوه بر هزینه های اساسی ، بیش از حد تخلیه ، بیش از حد و حفاظت بیش از حد دما ، تابلوهای محافظت در برابر باتری لیتیوم در آینده عملکردهای بیشتری مانند تخمین سطح باتری و شارژ متعادل را ادغام می کنند. توابع تخمین سطح باتری می تواند به طور مداوم ظرفیت باتری باقی مانده را کنترل کرده و اطلاعات دقیق سطح باتری را در اختیار کاربران قرار دهد. توابع شارژ متعادل می تواند تعادل و طول عمر بسته های باتری را بیشتر بهبود بخشد.
(3) هوش
با توسعه فن آوری هایی مانند اینترنت اشیاء و محاسبات ابری ، تابلوهای محافظت از باتری لیتیوم آینده باهوش تر می شوند. با اتصال با دستگاه های هوشمند ، تابلوهای حفاظت می توانند به طور مداوم وضعیت باتری و شرایط محیطی را کنترل کنند و تجربه استفاده از باتری راحت تر و ایمن را در اختیار کاربران قرار دهند. علاوه بر این ، از طریق تجزیه و تحلیل داده های بزرگ و فن آوری های هوش مصنوعی ، تابلوهای حفاظت می توانند به مدیریت باتری هوشمند دست یابند و طول عمر باتری را گسترش دهند.
(4) عملکرد ایمنی پیشرفته
با گسترش دامنه کاربرد باتری های لیتیوم ، الزامات مربوط به عملکرد ایمنی آنها نیز در حال افزایش است. تابلوهای محافظت در مورد باتری لیتیوم در آینده با اتخاذ فن آوری های پیشرفته تر و شناسایی و کنترل برای اطمینان از استفاده از باتری ایمن ، بر افزایش عملکرد ایمنی تأکید بیشتری خواهد کرد. به عنوان مثال ، استفاده از ولتاژ دقیق تر ، جریان و دما برای بهبود دقت تشخیص و سرعت پاسخ تابلوهای حفاظت. و اتخاذ ترانزیستورهای تعویض قابل اطمینان تر و مدارهای حفاظت برای بهبود قابلیت اطمینان و ثبات تابلوهای حفاظت.
(5) پذیرش مواد سازگار با محیط زیست
با افزایش آگاهی از محیط زیست ، تابلوهای محافظت در مورد باتری لیتیوم در آینده تأکید بیشتری بر تصویب مواد سازگار با محیط زیست خواهد داشت. تابلوهای حفاظت شده از مواد سازگار با محیط زیست نه تنها با محیط زیست دوستانه هستند بلکه می توانند هزینه های تولید را کاهش داده و توسعه پایدار صنعت باتری لیتیوم را ترویج کنند.
viii پایان
به طور خلاصه ، تابلوهای محافظت از باتری لیتیوم نقش مهمی در اطمینان از استفاده ایمن و طول عمر طولانی باتری های لیتیوم دارند. با توسعه سریع بازار انرژی جدید و نوآوری مداوم در فن آوری های مرتبط ، چشم انداز کاربرد تابلوهای محافظت از باتری لیتیوم بسیار گسترده است. در آینده ، ما مشتاقانه منتظر دیدن تابلوهای حفاظت از باتری لیتیوم کارآمدتر ، ایمن و باهوش تر هستیم و نشاط جدیدی را در توسعه صنعت انرژی جدید تزریق می کنیم. در عین حال ، ما همچنین باید به مسائل زیست محیطی توجه کنیم و توسعه صنعت هیئت مدیره محافظت از باتری لیتیوم را به سمت جهت سازگار با محیط زیست ترغیب کنیم.
